在使用激光類設備機器時最重要的就是先找到焦距。否則激光也就不能達到最好效果，甚至完全沒作用。那么什么是激光打標機的焦距以及如何找到最佳焦距呢？下面這篇文章希望能幫到大家。

一、什么是焦距

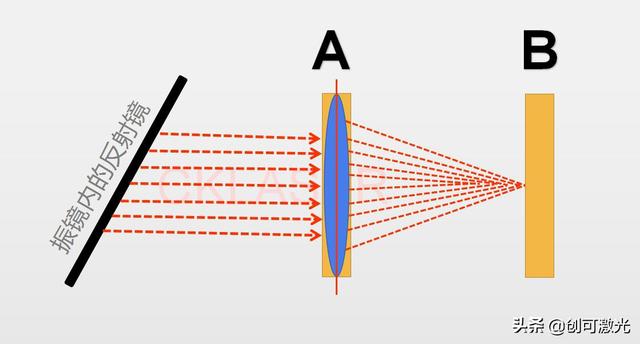

首先我們要知道什么是焦距。如下圖所示，從凸透鏡的中心到光匯聚成為一個點。這個之間的長度就是焦距，匯聚的位置就是焦點。任何凸透鏡的焦距長度都是固定的。而激光只有在焦點位置時再能達到最大功率和效果。因此，物體B如果位置發生變化，那么整個凸透鏡也要跟著相對移動，保證焦點始終處于B的表面。因?yàn)槲覀冎皇怯玫浇裹c(diǎn)，所以對于焦距的定義沒必要那么認真。只需要保證采用同一個高度數值就可以了。所以圖中表示焦距的兩根虛線都可以，你也可以另找其他位置作為起點。

振鏡內的反射鏡

二、振鏡

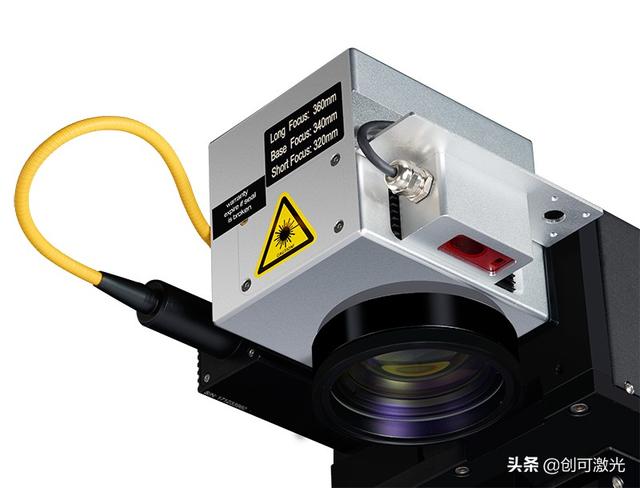

知道了什么是焦距后，我們只需要來調整凸透鏡的升降就可以了。激光打標機的凸透鏡是被組合成一個場鏡安裝在振鏡上的。下圖就是一個已經安裝了場鏡的振鏡頭。所以下面我會用振鏡來做稱呼。

振鏡頭

三、調整升降方式

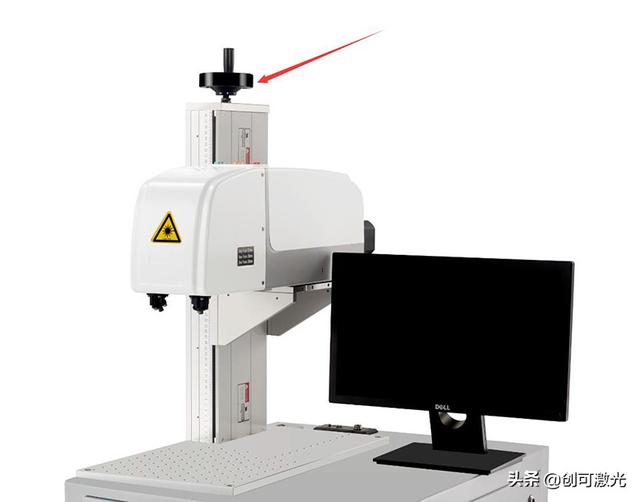

目前的主流是工作臺升降，其機械的原理是工作臺平面四角由四根光圓支撐，中間位一根絲桿；工作臺底座上有4個導套，中間有一套螺母機構，該螺母通過一對傘齒輪轉向90度傳遞，在工作臺前部有一個手柄旋轉，調節工作臺高度。

升降臺

四、軟件打標

之后我們需要先使用激光軟件制作任意一個文本并勾選連續打標，然后按開始標刻。在激光工作的過程中調整振鏡頭的高度使激光達到最強狀態。（最強狀態的表現是激光發出刺眼的藍白色光芒，同時伴隨較大的類似蜂鳴聲）

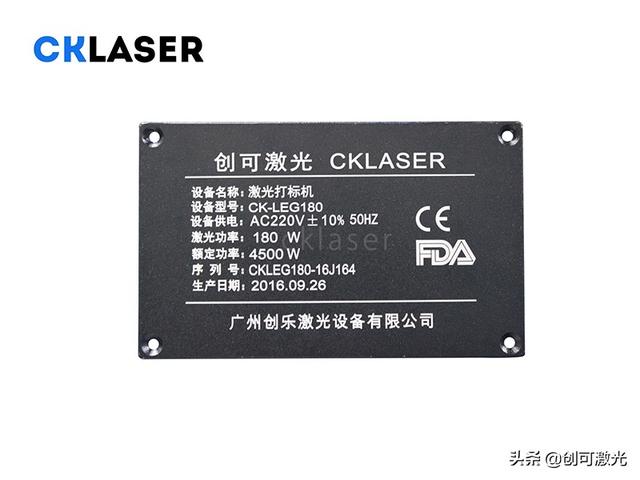

打標效果

五、尺子量高度

在找到了焦距之后，我們可以用一把尺子來測量下振鏡頭到物品表面的距離。把這個距離作為固定值使用。下一次更換了物品之后只需要拿出尺子，使振鏡到物品表面的高度重新達到這個數值即可！

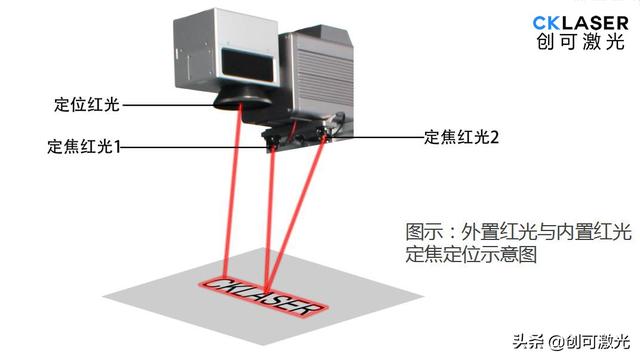

對于一些有層次的物品，焦距的定位直接通過尺子會比較困難。您可以試試通過配置額外的外界光源來進行定位。下面這個就是通過額外的一個紅光器來進行焦距的快速定位

紅光定位

注意事項
